LES VITRAGES
Des solutions performantes et esthétiques
De nombreuses combinaisons de vitrages sont disponibles et il peut être parfois difficile de s'y retrouver ! Pourtant, le choix du vitrage revêt un caractère essentiel. En effet, par les fonctions qu'il combine, il définit la performance et le bénéfice attendus de votre fenêtre. C'est pourquoi nous vous proposons de découvrir comment bien définir votre vitrage via trois axes principaux : le besoin énergétique, la sécurité, l'acoustique et l'intimité.
AXE 1. LE BESOIN ÉNERGÉTIQUE ET THERMIQUE

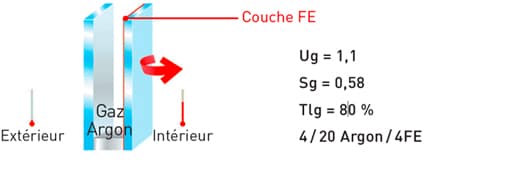

Les doubles vitrages modernes intègrent des couches d'oxydes métalliques pulvérisées sur leurs faces internes. Traditionnellement, on appelle ces couches "faible émissivité" (FE). Les premières versions ont permis de diviser par deux les pertes de chaleur vers l'extérieur. Désormais, de nombreuses déclinaisons existent. Grâce à elles, vous pouvez moduler les quatre caractéristiques suivantes selon vos besoins :
-
L'isolation thermique : la couche FE réduit les déperditions de chaleur en hiver.
-
Les apports solaires : selon le choix effectué, vous augmentez la chaleur naturelle pour réduire vos factures de chauffage.
-

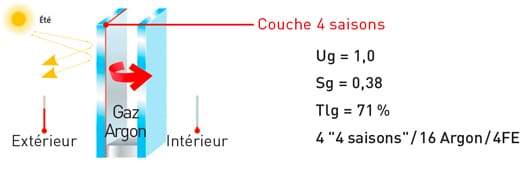

Le contrôle solaire : à l'inverse, ce procédé limite les apports solaires pour éviter la surchauffe et limiter l'usage de la climatisation.
-
La luminosité : ces technologies influencent directement la quantité de lumière naturelle qui pénètre dans votre habitat.
| Type de couche FE | Isolation thermique Diminution déperditions thermiques |
Apports solaires Diminution besoin chauffage |
Contrôle solaire Diminution besoin climatisation |
Transmission lumineuse Besoin luminosité |
|---|---|---|---|---|
| FE (standard+ Planitherm XN ou équiv.) | +++ | +++ | ++ | +++ |
| FE ONE | +++++ | ++ | +++ | + |
| Eclaz Lumi | +++ | +++++ | - | ++++ |
| Eclaz Zen | +++++ | +++ | +++ | +++ |
| Eclaz Sun | +++++ | + | +++++ | + |
| Cool Lite Xtreme (61/29) | +++ | - | +++++ | - |
☀Maximiser la lumière naturelle 🌡Chaleur en hiver €Économie d'énergie

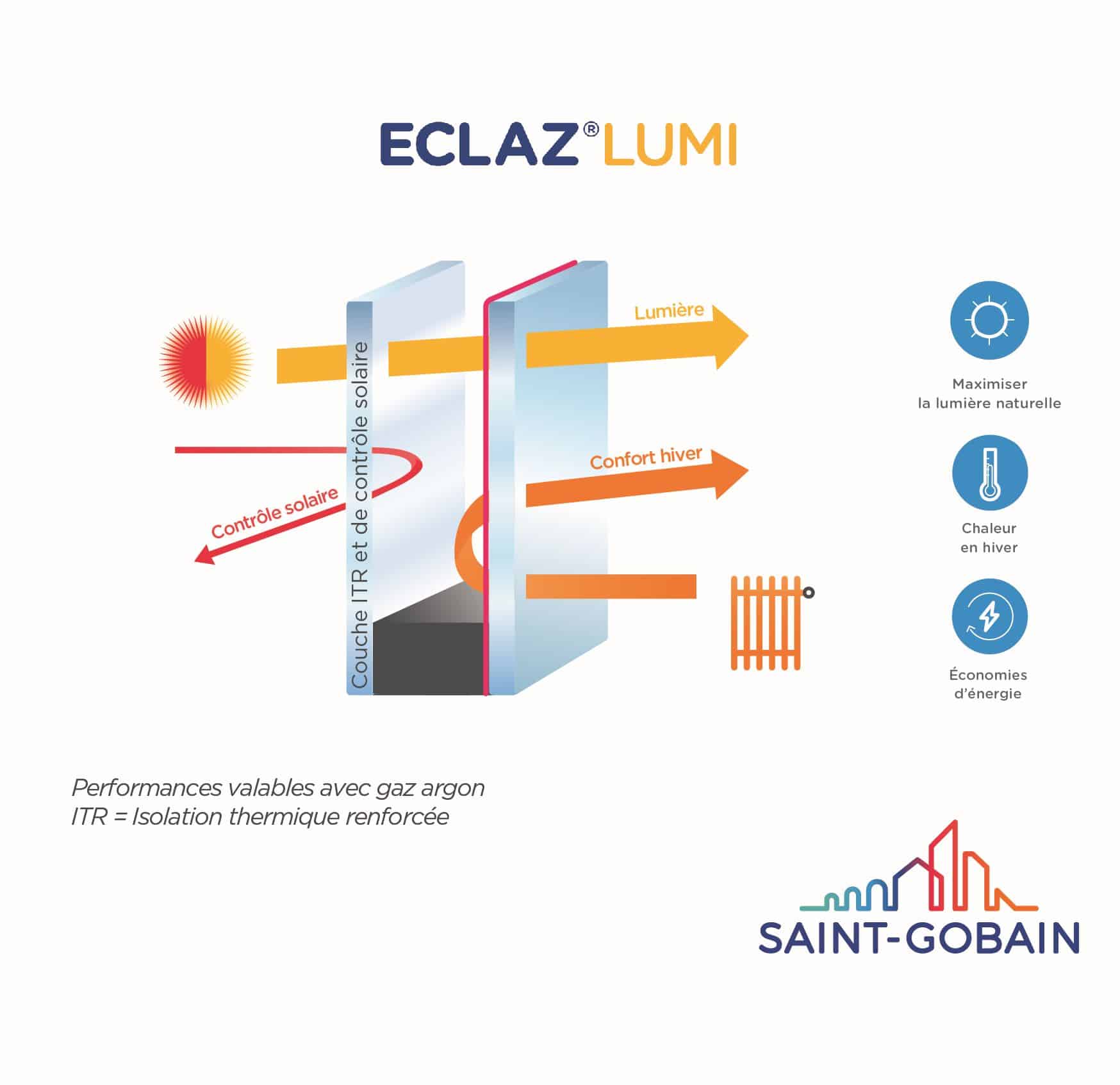

Composition type 4/16 Argon/ Eclaz Lumi 4
Isolation thermique Ug = 1,1 W/(m².K)
Facteur solaire d’hiver Scg = 71%
Transmission lumineuse Tlg = 83%

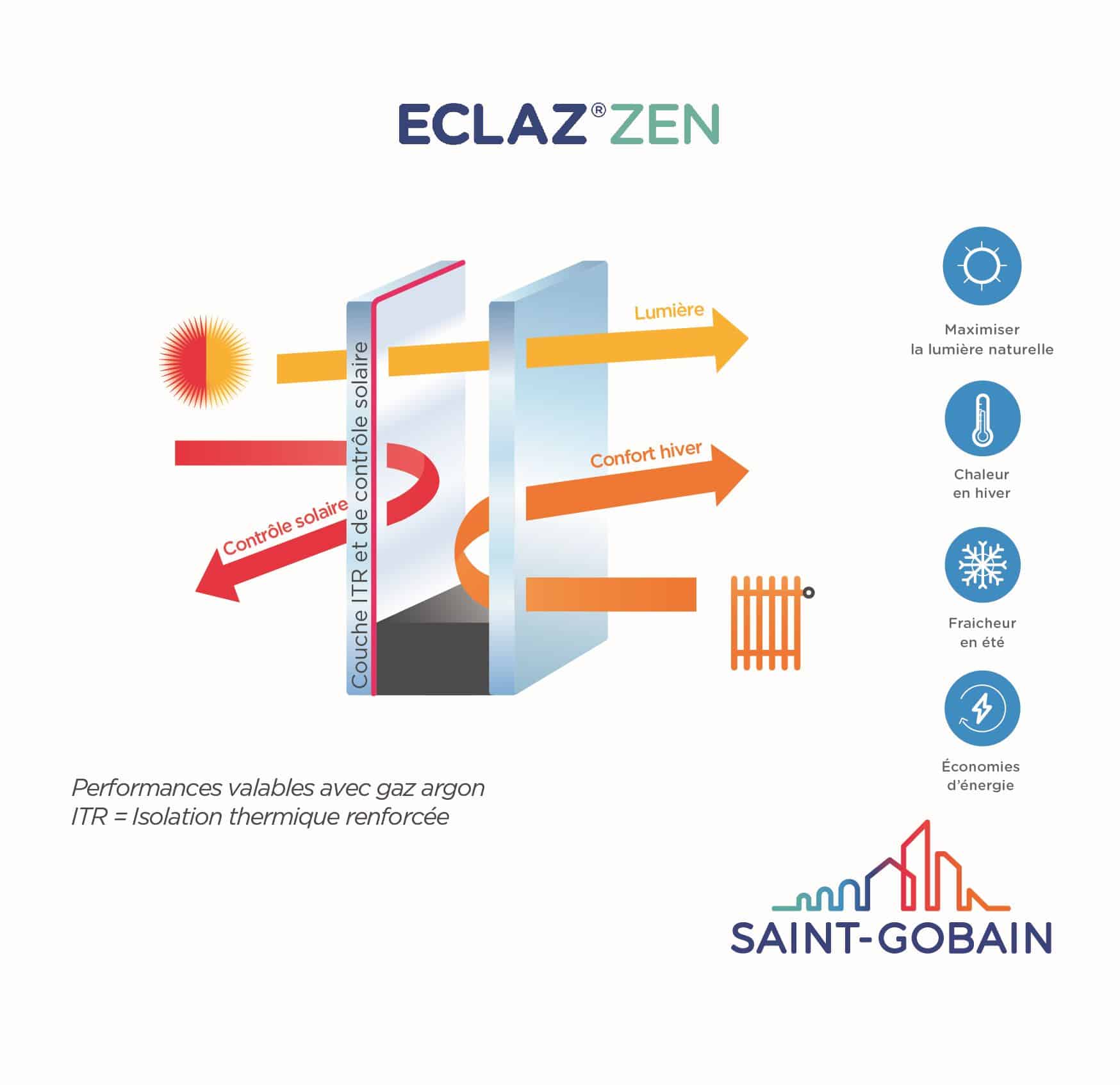

☀Maximiser la lumière naturelle 🌡Chaleur en hiver ❆Fraîcheur en été €Économie d'énergie
Composition type 4 Eclaz Zen/16 Argon/ 4
Isolation thermique Ug = 1,0 W/(m².K)
Facteur solaire d’hiver Scg = 53%
Transmission lumineuse Tlg = 80%

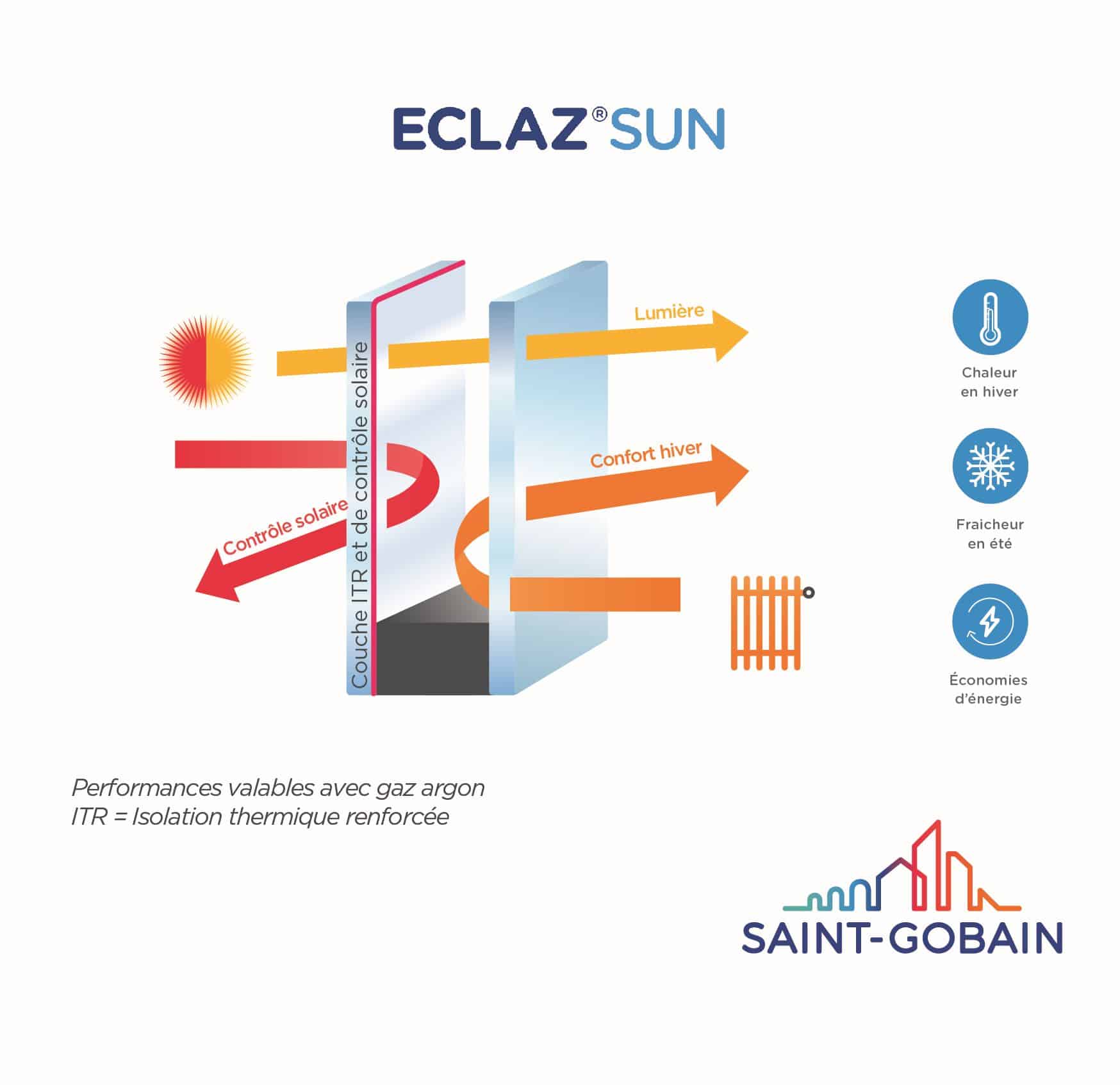

🌡Chaleur en hiver ❆Fraîcheur en été €Économie d'énergie
Composition type 4 Eclaz Sun/16 Argon/ 4
Isolation thermique Ug = 1,0 W/(m².K)
Facteur solaire d’été Scg= 39%
Transmission lumineuse Tlg = 72%
L’isolation thermique
Ug : coefficient de transmission thermique surfacique du vitrage qui mesure la déperdition thermique et donc le niveau d’isolation du vitrage; plus il est faible, plus la perte de chaleur avec l’extérieur est faible et donc plus les économies de chauffage réalisées seront importantes.
Bon à savoir pour les fenêtres, portes-fenêtres et coulissants, le coefficient d’isolation thermique est exprimé par la valeur Uw et prend en compte l’ensemble des profils ouvrant et dormant mais aussi le vitrage. Pour les portes d’entrée de la même manière, le coefficient est exprimé par la valeur Ud.
Le facteur solaire
Sg : facteur solaire du vitrage qui détermine la quantité d’énergie solaire pénétrant à travers la paroi vitrée par rapport à l’énergie renvoyée ou énergie incidente. Sg varie de 0 pour une paroi totalement opaque à 1 pour une paroi totalement transparente.
Sg qui concerne le vitrage seul est exprimé de 2 façons afin de prendre en compte l’angle d’incidence des rayons solaires en fonction de la saison :
- Scg = facteur solaire d’hiver
- Seg = facteur solaire d’été
AXE 2. LA SÉCURITÉ ET LA PROTECTION DES PERSONNES
Si vous recherchez une protection renforcée, le vitrage offre un large éventail de solutions. En effet, un verre standard casse en formant des morceaux coupants, ce qui représente un réel danger. Pour prévenir ce risque, nous installons des vitrages trempés ou feuilletés.
1. Les vitrages de sécurité :
Les vitrages feuilletés se composent de deux faces de verre reliées par un film polymère. Cette conception permet de couvrir un spectre large, allant de la simple protection contre les blessures jusqu'à la résistance aux tentatives d'effraction. De plus, nous proposons différentes classes de sécurité (P1A à P5A) selon les normes NF EN 356 pour répondre précisément à votre exposition au risque.

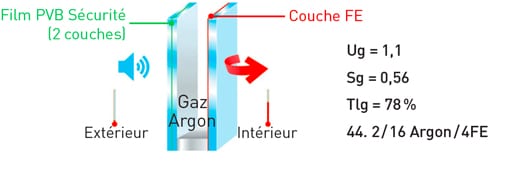

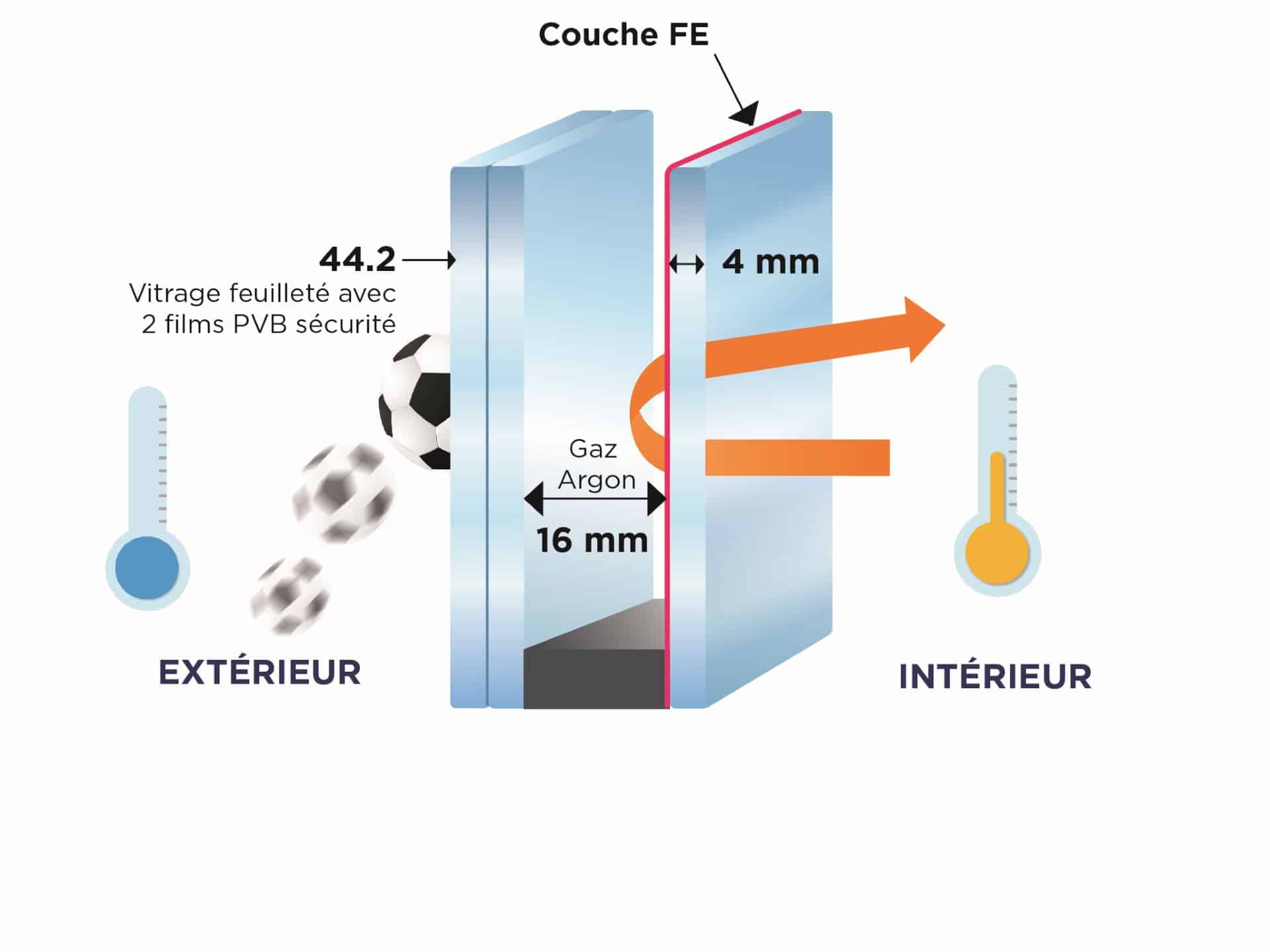

Exemple de composition d'un vitrage feuilleté
Composition type 44.2 / 16 Argon / FE 4
Isolation thermique Ug = 1,1 W/(m².K)
Facteur solaire d’hiver = 59%
Transmission lumineuse = 80%
Ra,tr = 31 dB
Classe sécurité P2A
| Type vitrage | Description | Classe suivant norme NF EN12600 | Classe suivant norme NF EN356 |
|---|---|---|---|
| 4mm | Verre plat standard | NPD | NPD |
| 4mm | Verre trempé | 1C3 | NPD |
| 22.1 | Verre feuilleté, 2 verres de 2mm + 1 feuilles de PVB sécurité ou PVB silence | 2B2 | P1A - protection contre le vandalisme non organisé |
| 33.2 PLUS | Verre feuilleté, 2 verres de 3mm + 2 feuilles de PVB sécurité | 1B1 | P2A - protection contre le vandalisme non organisé |
| 44.2 | Verre feuilleté, 2 verres de 4mm + 2 feuilles de PVB sécurité ou PVB silence | 1B1 | P2A - protection contre le vandalisme non organisé |

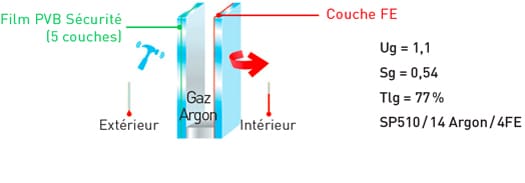

| 44.6 | Également appelé SP510, verre feuilleté, 2 verres de 4mm + 6 feuilles de PVB sécurité | 1B1 | P5A - protection contre l'effraction |
PVB = polybutyral de vinyle, polymére utilisé pour limiter la projection de bris de verre
NPD = performance non déterminée
Normes NF EN 12600 : défini par le comportement des vitrages en cas de bris.
Test pendulaire, résultats exprimés par une combinaison de 3 termes, ABC :
- A. Chute d'un masse de 50kg :
- 1 de 1200mm de hauteur
- 2 de 450mm de hauteur
- 3 de 1200mm de hauteur
- B. Mode de rupture :
- A = verre plat standard
- B = verre feuilleté
- C = verre trempé
- C. Niveau de sollicitation : ne doit pas laisser passer une sphère de 76mm / sans projection de fragments, valeurs de 0 (le plus efficient) à 3
Normes NF EN 356 : classe les vitrages de sécurité de façon croissante.
Test de chute de billes, les billes ne doivent pas traverser le vitrage :
- P1A : chutes de 3 billes de 1,5m de hauteur
- P2A : chutes de 3 billes de 3m de hauteur
- P5A : chutes de 3 billes de 9m de hauteur

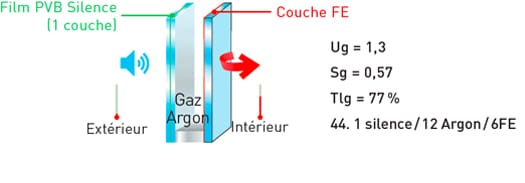

2. Les vitrages acoustiques :
La pollution sonore est une source d’inconfort majeure. Spontanément, plus de trois français sur quatre reconnaissent être gênés par les bruits à leur domicile. Un choix de vitrage adéquat peut permettre de réduire considérablement les nuisances liées aux bruits extérieurs.
Parmi les éléments qui influencent la performance acoustique d’un vitrage, il est à prendre en compte :
- l’épaisseur de verre du vitrage, plus elle est importante plus l’atténuation est forte.
- l’asymétrie des faces du double vitrage : le fait de monter des faces d’épaisseurs différentes sur la face intérieure et sur la face extérieure du double vitrage permet de « casser » les ondes sonores et limiter la réverbération de celles-ci.
- la mise en place de faces feuilletées avec des films PVB sécurité, ou mieux des films PVB silence spécialement dédiés à la performance acoustique, permettent de maîtriser l’épaisseur de vitrage et donc son poids, et aussi d’augmenter l’atténuation des bruits. Les films PVB silence présentent le double avantage de la performance acoustique et de la sécurité renforcée.

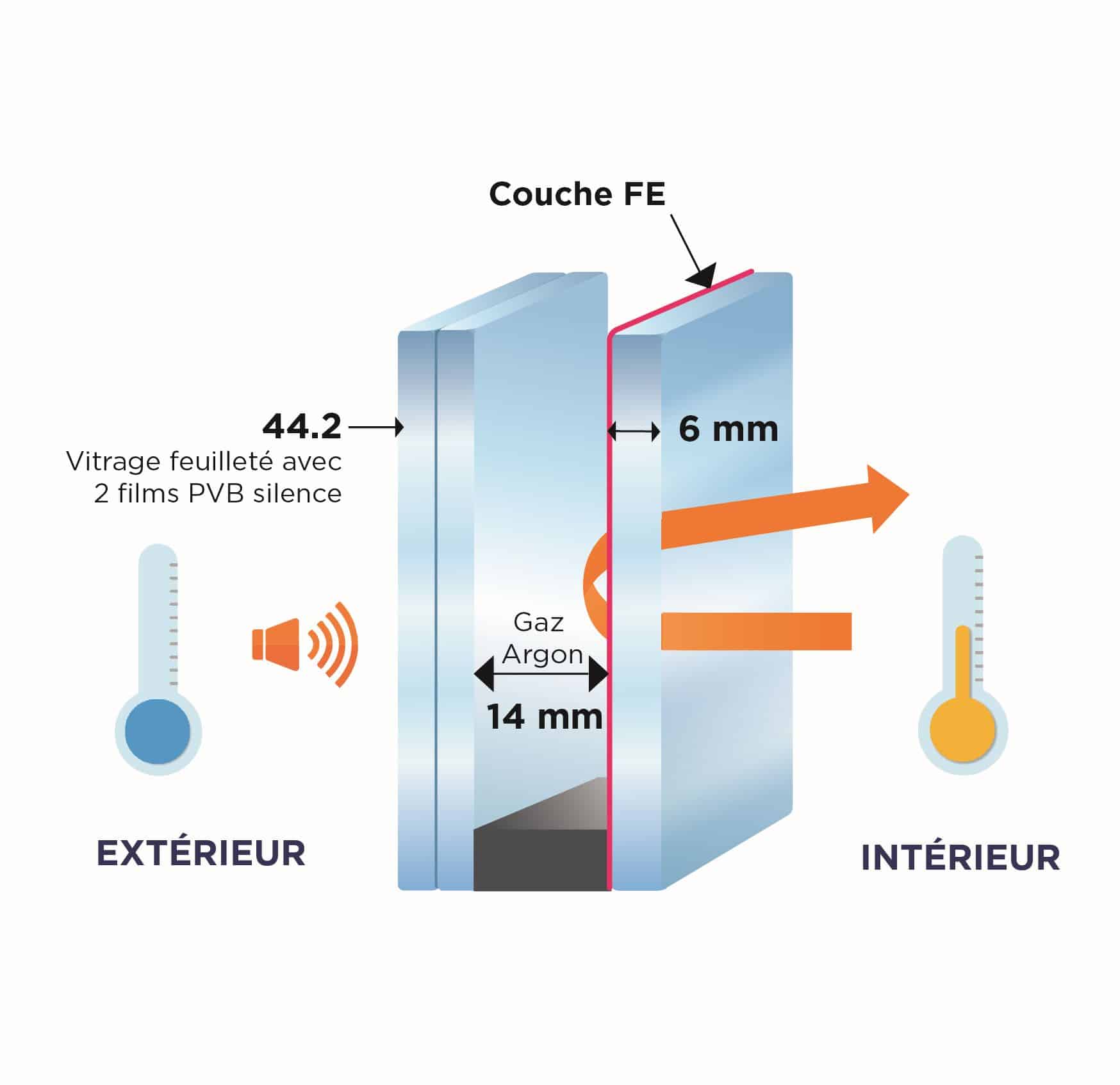

Exemple de composition d'un vitrage acoustique
Composition type 44.2 silence / 14 Argon / FE 6
Isolation thermique Ug = 1,1 W/(m².K)
Facteur solaire d’hiver = 59%
Transmission lumineuse = 80%
Ra,tr = 35 dB
Classe sécurité P2A
L’atténuation acoustique est variable suivant les fréquences des bruits qui sont émis et que l’on souhaite atténuer. Ainsi on parle de bruit route (ou bruits aériens extérieurs, constitués de basses fréquences plus riches, caractéristiques du trafic routier) ou de bruit rose (bruits aériens intérieurs, constitués d’une plage de fréquence de niveaux sonores équivalent).
Pour les fenêtres les valeurs indiquées correspondent à : Rw (C;Ctr) exprimé en décibels où :
- Rw = affaiblissement acoustique pondéré
- C = correctif pour le bruit rose
- Ctr = correctif pour le bruit route
- Par exemple Rw (C;Ctr) = 33 (-1/-4) dB, soit Rw+C= Ra = 33-1 = 32dB et Rw+Ctr = Ra,tr = 33-4=29dB
- Ra = affaiblissement acoustique bruit rose
- Ra,tr = affaiblissement acoustique bruit route
Les performances acoustiques sont mesurées dans des laboratoires assermentés et font l’objet de procès verbaux opposables. La performance acoustique d’un vitrage prise isolément, ne peut en aucun cas présumer de la performance de l’ensemble vitrage + fenêtre.
AXE 3. L'ASPECT
Pour gérer son intimité ou apporter une touche esthétique, optez pour un vitrage décoratif.
- Le vitrage dépoli satiné : aspect uniforme pour une intimité renforcée
- Les vitrages imprimés type Granité 200 ou Delta clair, Pixarena et Master carré pour leur côté graphique.
- Les vitrages réfléchissants (à noter : ils donnent un aspect miroir de jour pour l’intimité, mais cet aspect s’inverse à la nuit tombée quand l’intérieur de l’habitation est éclairé).
Dépoli satiné
Pixarena
Imprimé G200
Delta clair
Master carré
Réfléchissant clair
Réfléchissant Argent
ET POUR COMPLÉTER...
Les 3 AXES (besoin énergétique / fonction / aspect) sont la plupart du temps combinables et compatibles entre eux. Ainsi, une quantité de combinaisons presque sans limite de compositions de vitrages peut vous être proposée. Consulter votre interlocuteur professionnel pour bénéficier du vitrage le mieux adapté à votre besoin.
Les intercalaires de vitrage ou espaceurs :
L’intercalaire de vitrage a pour fonction de maintenir un espace constant entre les deux faces du double vitrage. Traditionnellement, celui-ci est en aluminium avec pour inconvénient d’être très conducteur et d’augmenter les déperditions thermiques entre le vitrage et le cadre de la menuiserie en créant un pont thermique.
Pour contrer ce désavantage et éviter tout phénomène de condensation, il est possible de le remplacer par une version composite plus performante, souvent appelée Warm-Edge (WE) ou bord chaud. Nous proposons :
- du Warm-Edge type TGI
- du Warm-Edge type Swisspacer Ultimate
Le remplissage du double vitrage :
Par défaut, tous nos vitrages bénéficient d’un remplissage avec du gaz Argon. Ce gaz noble possède des propriétés d’isolation thermique qui permettent d’abaisser très nettement les pertes de chaleur par convection par rapport à l’air.
Pour les constructions en altitude, au-delà de 900 mètres, un pré-équilibrage peut être nécessaire du fait de la moindre pression atmosphérique. Dans ce cas le vitrage est mis en dépression spécifiquement pour éviter un bombement des faces du double vitrage.
Et une fois chez vous :
La presque totalité des vitrages qui sont installés dans nos fenêtres, portes-fenêtres, coulissants sont identifiés par un code unique Naviglass. Ce code de 12 caractères est imprimé directement sur l’intercalaire du double vitrage et vous permet de retrouver toutes les informations utiles sur votre vitrage : composition, date de début de garantie, performances.
Lien utile : https://naviglass.saint-gobain-glass.com/
